Plantilla de Excel gratis para analizar causas con diagrama de Ishikawa (2026)

La plantilla está pensada para empezar por el problema y terminar en el seguimiento de cada causa. Si respetas el orden de las hojas, el resumen se alimenta de lo que vas registrando.

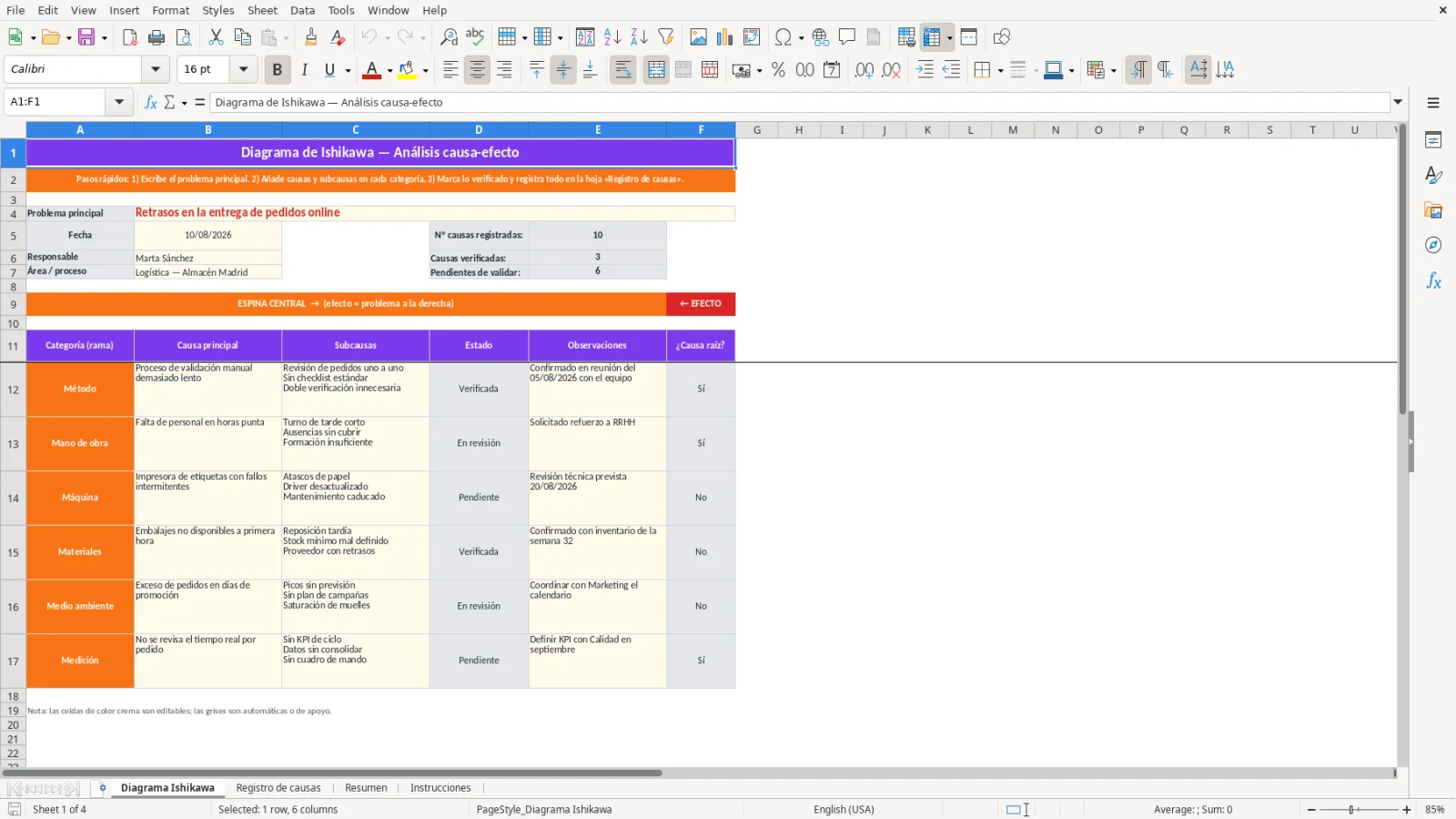

1. Abre la hoja Diagrama Ishikawa y completa el problema principal, la fecha, el responsable y el área / proceso.
2. Rellena en las ramas del diagrama la causa principal, las subcausas, el estado y marca si se trata de una causa raíz.

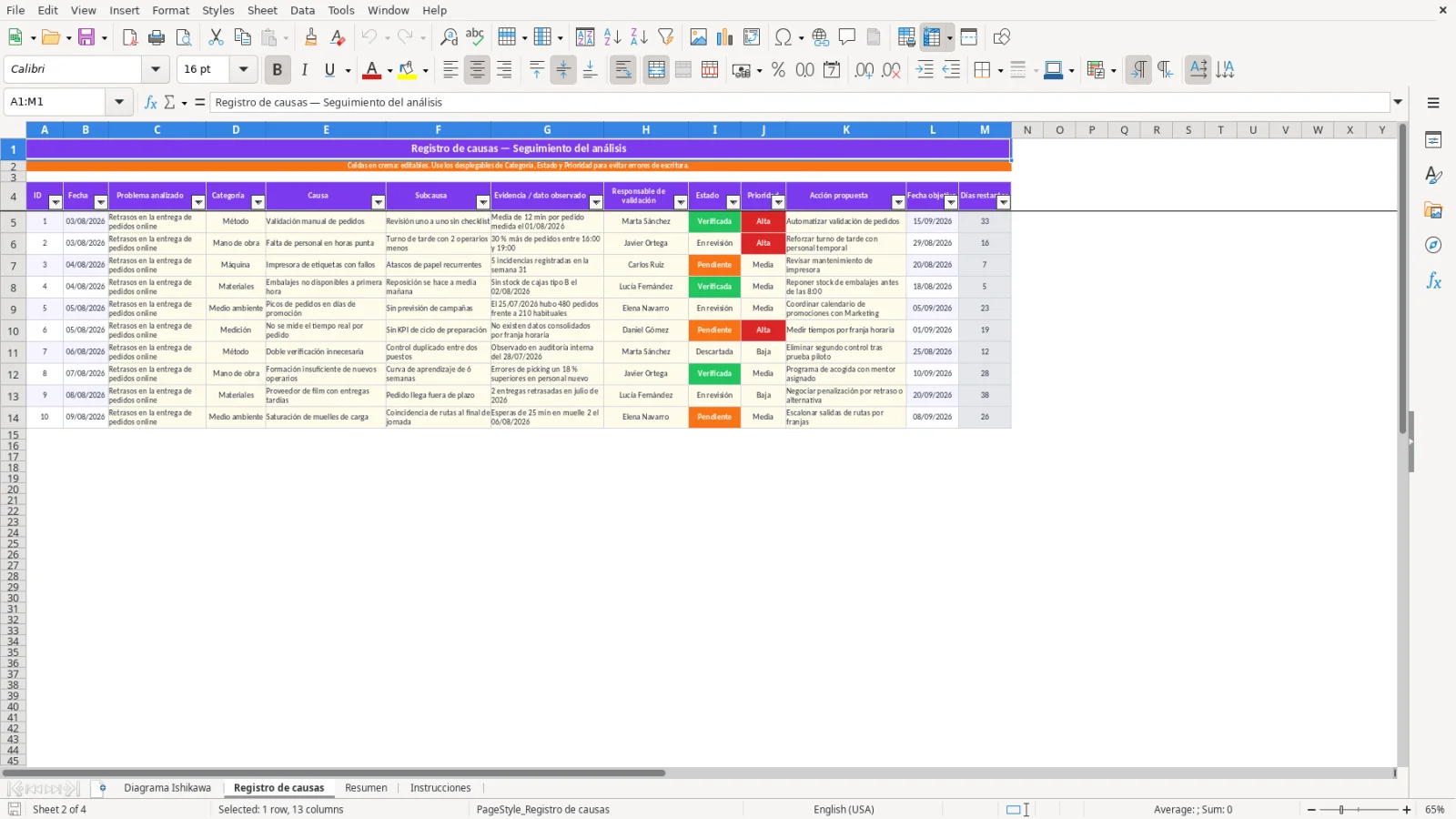

3. Pasa cada causa a la hoja Registro de causas y completa la evidencia / dato observado, la prioridad, la acción propuesta y la fecha objetivo.
4. Usa los desplegables de categoría, estado y prioridad para mantener homogéneo el registro.

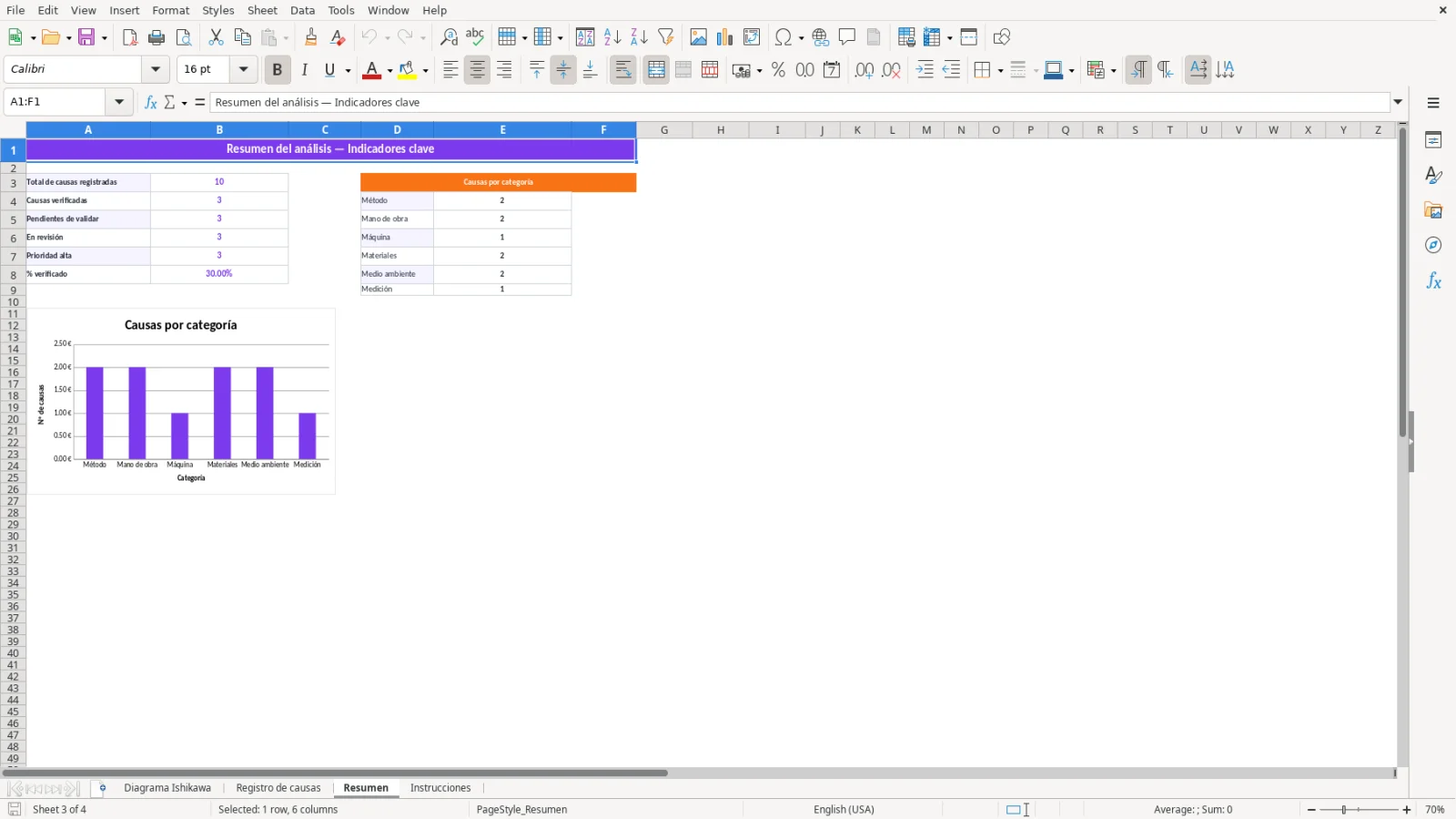

5. Revisa la hoja Resumen para ver los indicadores automáticos y el gráfico de causas por categoría.

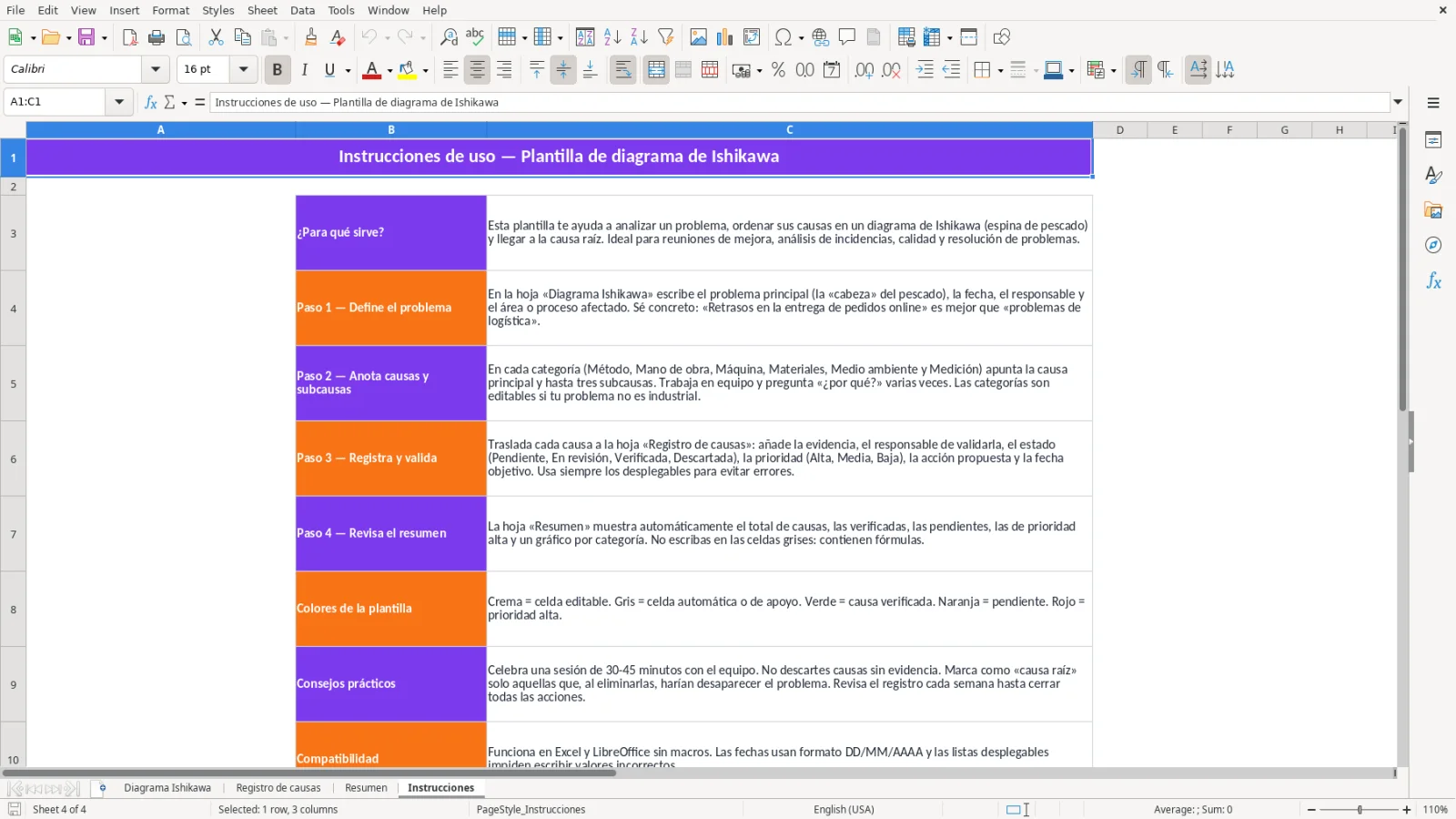

6. Consulta Instrucciones si quieres confirmar qué significa cada color o cómo interpretar el archivo.

Antes de dar por cerrada una revisión, comprueba que cada causa tenga un estado coherente y que la fecha objetivo esté cumplimentada si quieres que aparezcan los días restantes.

Primer paso: fijar el problema

Empieza en la hoja Diagrama Ishikawa con el problema principal, la fecha, el responsable y el área o proceso. Esa base define sobre qué incidencia vas a trabajar y evita mezclar causas de distintos casos.

Segundo paso: bajar de la causa a la evidencia

Después, completa las ramas con la causa principal, las subcausas, el estado y la marca de ¿Causa raíz?. Si una rama todavía no está clara, puedes dejarla en pendiente o en revisión hasta tener dato suficiente.

Por ejemplo, si el problema es un retraso en entregas, puedes dejar una causa como pendiente mientras la otra ya queda verificada y marcada como causa raíz. Así el diagrama no se queda como una lista de ideas, sino como un mapa de investigación real.

Indicadores que sí te orientan

La hoja Resumen muestra el total de causas registradas, las verificadas, las pendientes de validar, las que están en revisión y cuántas tienen prioridad alta. Ese bloque te ayuda a saber si el análisis está maduro o si aún faltan validaciones.

Distribución por categoría

El gráfico de columnas de causas por categoría te enseña dónde se concentra el problema entre Método, Mano de obra, Máquina, Materiales, Medio ambiente y Medición. Si una categoría acumula más casos, conviene revisar ahí antes de dispersar esfuerzos.

Por ejemplo, si Medición concentra varias causas y además aparecen como verificadas, tienes una señal clara de que el origen no es aislado. En ese caso, el resumen te ayuda a priorizar la revisión técnica antes de abrir más hipótesis.

Estados incoherentes

Si una causa figura como verificada pero no tiene evidencia ni acción propuesta, el seguimiento queda incompleto. El archivo te deja verlo en el registro, pero la calidad del análisis depende de que el estado coincida con lo que realmente has comprobado.

Fechas objetivo sin valor

La columna Días restantes solo devuelve resultado cuando existe Fecha objetivo. Si la dejas vacía, el campo queda en blanco; si la rellenas, calcula los días que faltan sin bajar de cero.

• Prioridad alta sin revisión posterior: puede inflar la urgencia sin resolver el origen.
• Estado pendiente mantenido demasiado tiempo: indica que falta validación.
• Causa raíz marcada demasiado pronto: puede cerrar en falso una hipótesis aún débil.

Revisión según el ritmo de trabajo

La frecuencia de revisión depende del número de causas abiertas y del ritmo con el que avances en las validaciones. Si el caso cambia a menudo, conviene entrar en el registro con más frecuencia para no perder el seguimiento.

Qué puedes ajustar con seguridad

Lo seguro es completar los valores de las filas preparadas, usar bien los desplegables y actualizar la evidencia, la prioridad y la fecha objetivo. No es buena idea tocar las fórmulas ni la estructura de cálculo, porque el resumen depende de rangos fijos y el bloque de ejemplo no está pensado para crecer solo.

Si necesitas muchos más casos o un seguimiento más amplio, esta plantilla se queda corta como base y puede ser mejor pasar a un control con más filas o a otra herramienta de gestión. Aquí el foco está en analizar un problema con orden, no en convertir el archivo en un sistema abierto de edición masiva.
